Hướng dẫn đầy đủ về các bộ phận kết cấu thép: Các bộ phận phụ và chi tiết kết nối

Số trước minh họa chi tiết và bản vẽ bố trí các bộ phận chịu lực chính và các bộ phận giằng & ổn định giữakết cấu thépthành phần. Phần này tiếp tục với việc giới thiệu các thành phần thứ cấp và đi kèm cũng như các kết nối và phụ kiện kết cấu. Dưới đây là mô tả các vị trí bố trí điển hình và danh sách đầy đủ của từng bộ phận trong nhà thép.

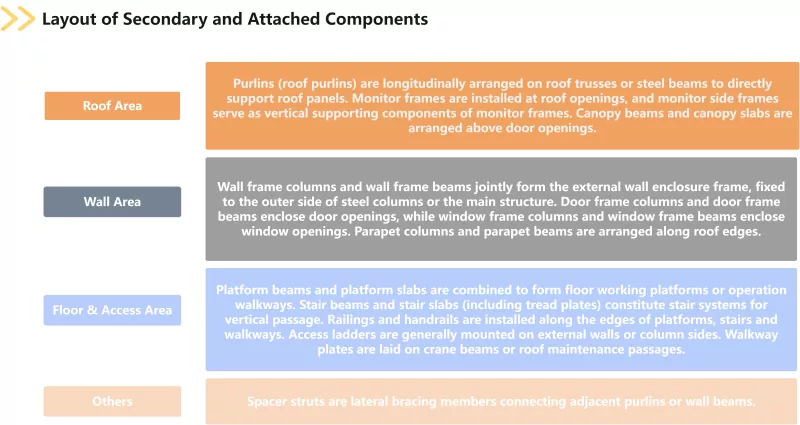

Các thành phần phụ và kèm theo bao gồm xà gồ, cột khung tường, dầm khung tường, khung màn hình, khung bên màn hình, dầm cầu thang, tấm cầu thang, dầm nền, tấm sàn, lan can, tay vịn, thang tiếp cận, tấm lối đi và thanh chống đệm, cột khung cửa, dầm khung cửa, cột khung cửa sổ, dầm khung cửa sổ, dầm tán, tấm tán, cột lan can và dầm lan can. Xà gồ được chia thành xà gồ mái và xà gồ tường, trong khi tấm cầu thang bao phủ các tấm gai. Thực hiện các chức năng của tòa nhà như bao vây, lối đi, chiếu sáng ban ngày và thông gió, các bộ phận thứ cấp và kèm theo truyền tải trọng gió, tải trọng tuyết và các tải trọng khác đến cấu trúc chính. Chúng là những bộ phận không thể thiếu để đảm bảo tính toàn vẹn và chức năng phục vụ của nhà thép.

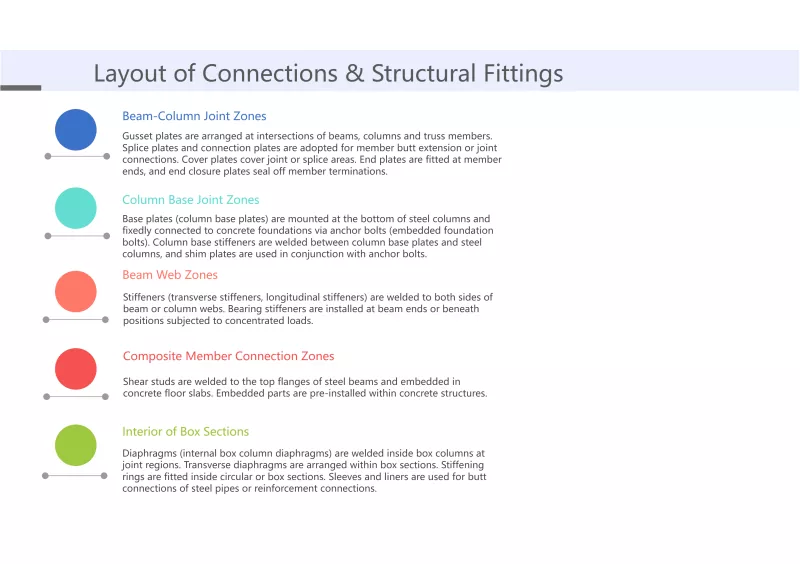

Các kết nối và phụ kiện kết cấu bao gồm tấm bản mã, nẹp tăng cứng, nẹp tăng cứng chịu lực, tấm chêm, tấm kết nối, tấm nối, tấm che, tấm đóng cuối, tấm cuối, tấm đế, nẹp tăng cứng chân cột, bu lông neo cột, bu lông cường độ cao, bu lông thông thường, đinh tán cắt, các bộ phận nhúng, ống bọc, lớp lót, vòng cứng, màng ngăn và màng ngăn ngang. Chất làm cứng được chia thành chất làm cứng ngang và chất làm cứng dọc; tấm đế bao gồm tấm đế cột; bu lông neo cột còn được gọi là bu lông móng nhúng; đinh tán cắt còn được gọi là đầu nối đinh tán; màng che các màng bên trong cho cột hộp. Là một phạm trù quan trọng củakết cấu thépcác bộ phận, kết nối và phụ kiện kết cấu trực tiếp xác định liệu tất cả các bộ phận chịu tải có thể phối hợp hiệu quả hay không và liệu đường truyền tải có liên tục và đáng tin cậy hay không.

Cho đến nay, bốn loại thành phần kết cấu thép chính được phân loại theo thành phần kết cấu đều đã được phân loại. Tất cả các thành phần trên đều được vẽ trên bản vẽ thi công nhà thép, đưa vào phân tích lực trong báo cáo tính toán kết cấu và được giữ lại vĩnh viễn trong kết cấu hoàn thiện. Sự kết hợp của các thành phần khác nhau tùy theo loại dự án khác nhau. Sự hiểu biết chính xác về logic bố trí và định vị chức năng của từng loại thành phần là điều kiện tiên quyết để lập hóa đơn số lượng chính xác và xác định hợp lý đơn giá toàn diện, cũng như là nền tảng để đảm bảo rằng mục đích thiết kế của kết cấu thép có thể được chuyển đổi thành các tòa nhà vật chất an toàn và đáng tin cậy.
