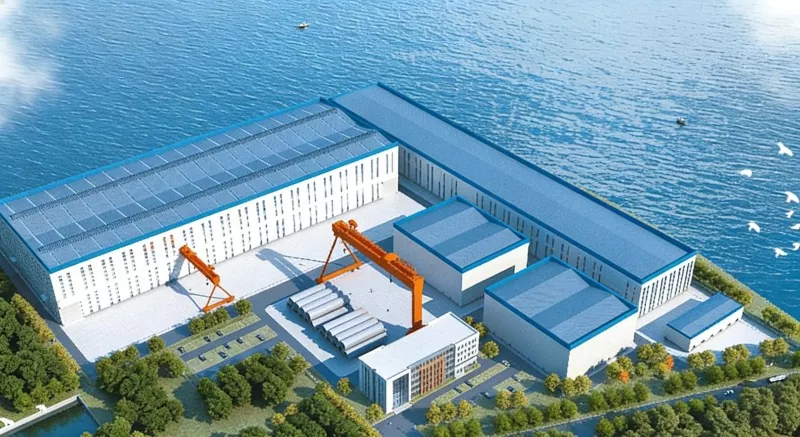

Kết cấu thép Nhà máy điện gió ngoài khơi

Kết cấu thép của các tòa nhà nhà máy điện gió ngoài khơi đề cập đến các nhà máy công nghiệp nặng được thiết kế đặc biệt để sản xuất các thiết bị điện gió ngoài khơi. Cấu trúc chính của chúng được làm bằng thép và thường được đặt tại các cảng hoặc bến tàu ven biển để đáp ứng nhu cầu sản xuất, lắp ráp và vận chuyển các bộ phận cực lớn và nặng.

Nhà máy tại Trung Quốc của chúng tôi đã cung cấp giải pháp kết cấu thép cho nhiều dự án điện gió ngoài khơi và là một trong những nhà cung cấp kết cấu thép chất lượng cao tại Trung Quốc.

Dạng kết cấu

● Kết cấu giàn thép nặng: Đây là dạng kết cấu phổ biến nhất.

● Khung cổng nặng: Thích hợp cho các xưởng sản xuất hoặc lắp ráp thông thường.

● lKết cấu giàn thép và khung lưới: Dùng cho các nhà máy có nhịp độ cực lớn hoặc nhà xưởng chuyên dụng.

Thiết kế chống ăn mòn và chống gió

● Hệ thống chống ăn mòn: Do các tòa nhà công nghiệp này được xây dựng gần biển nên môi trường xung quanh tương đối ẩm ướt và có nhiều điều kiện thời tiết khắc nghiệt hơn. Việc xử lý bề mặt thép thông qua hệ thống sơn phủ chống ăn mòn nặng.

● Khả năng cản gió: Bản thân công trình cần được thiết kế theo tiêu chuẩn tải trọng gió 50 hoặc 100 năm một lần trong một thế kỷ ở vùng ven biển để đảm bảo an toàn kết cấu trong điều kiện thời tiết khắc nghiệt.

Thành phần cấu trúc của sản phẩm

Cấu trúc chính

● Thông thường, cột thép lưới được sử dụng. Đối với kết cấu thép nhà máy điện gió ngoài khơi có chiều cao lớn và trọng tải cần cẩu nặng, cột thép lưới có độ bền uốn lớn hơn và có thể đỡ trọng lượng của cần trục cột.

Hệ thống dầm cầu trục

● Dầm cầu trục thường sử dụng dầm chữ I liên kết hàn cường độ cao, cường độ chảy thường đạt 355Pa hoặc 390Pa.

Hệ thống hỗ trợ

● Giá đỡ giữa các cột có thể được làm bằng thép hình chữ H, thép góc và ống tròn, thường có dạng hình chữ X.

● Các giá đỡ ngang sẽ được bố trí trên mái để truyền lực ngang của mái.

● Hệ thống thường được bố trí ở đầu cột nhằm bảo vệ sự ổn định của lực giữa các khung thép.

Cấu trúc bao vây

● Xà gồ thường sử dụng thép hình chữ H hoặc thép hình chữ C hàn tần số cao.

● Dầm tường chủ yếu là thép hình chữ H hoặc thép hình chữ C lớn, được liên kết bằng phương pháp trượt để thích ứng với biến dạng ngang của kết cấu chính dưới tác dụng của tải trọng gió hoặc nhiệt độ.

Thông số (Thông số kỹ thuật)

Vỏ sản phẩm

Dự án điện gió ngoài khơi công suất lớn Lishan, do EIHE Steel Structure cùng tham gia, là dự án điện gió ngoài khơi lớn nhất với mức giá ngang bằng ở Trung Quốc và là cụm điện gió ngoài khơi lớn nhất ở miền bắc Trung Quốc. Nó nằm ở khu vực biển phía nam của thành phố Lishan, thành phố Uy Hải, tỉnh Sơn Đông. Toàn bộ dự án được chia thành hai địa điểm độc lập là U1 và U2 với tổng công suất lắp đặt là 150 megawatt (1,5GW).
