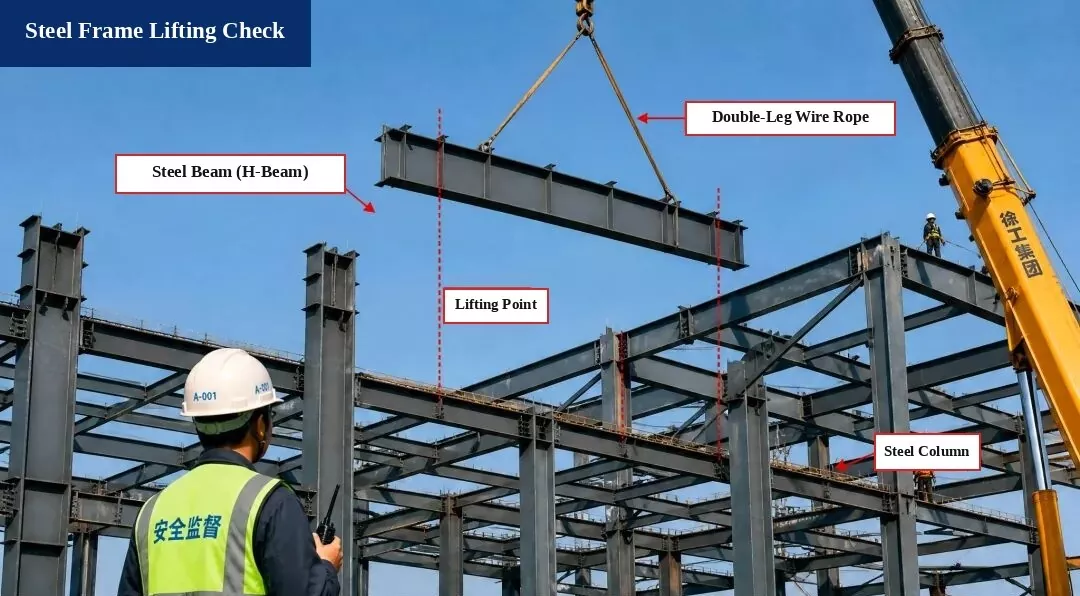

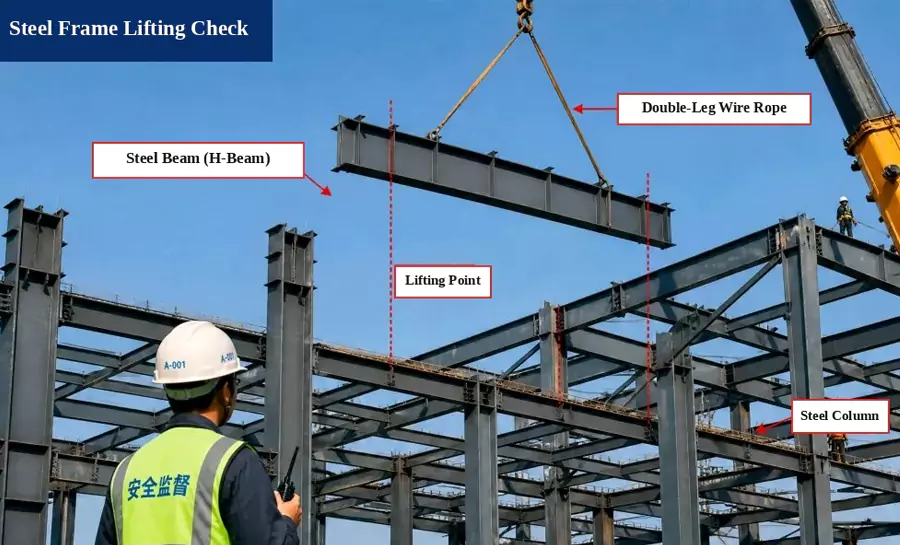

1. Kiểm tra nâng khung thép (Tính toán nâng)

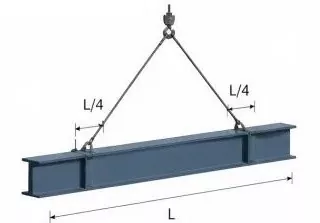

I. Sơ đồ nâng

Thành viên:Dầm thép H500×200×10×16, Chiều dài L = 12,0 m

Điểm nâng:Đặt ở L/4 từ mỗi đầu của dầm

Góc treo:α ≈ 60°

II. Tính toán tải

1. Trọng lượng bản thân dầm:
G = ρ × V = 78,5 kN/m³ × 0,212 m³/m × 12,0 m = 199,9 kN

2. Hệ số tải động:Lấy 1,1

3. Trọng lượng của cáp treo:Bỏ qua (không đáng kể)

4. Tổng tải trọng nâng:
P = G × 1,1 = 219,9 kN

5. Lực căng dây đai (Tải cân bằng):
T = P / (2 × cos α) = 219,9 / (2 × cos 60°) = 219,9 kN

III. Kiểm tra an toàn dây đeo

1. Loại dây đeo:Dây thép φ20, tải trọng đứt Fb = 360 kN

2. Hệ số an toàn (n):
n = Fb / T = 360 / 219,9 = 1,64 > 1,25

Đạt yêu cầu tiêu chuẩn!

Kiểm tra kết luận:
Hoạt động nâng hạ an toàn và đáp ứng các yêu cầu về quy tắc.

Tiêu chuẩn tham khảo

• Mã xây dựng kết cấu thép (GB 50755-2012)

• Quy chuẩn kỹ thuật về an toàn nâng và nâng trong xây dựng (JGJ 276-2012)

Lưu ý an toàn:

1. Kiểm tra dầm thép, dây cáp và dụng cụ nâng trước khi nâng để đảm bảo chúng an toàn và đáng tin cậy.

2. Phân công người chuyên trách chỉ đạo quá trình nâng hạ. Không ai được phép đứng dưới xà nâng.

3. Dừng ngay công việc nâng hạ khi tốc độ gió đạt cấp 6 trở lên.

2. Kiểm tra và lắp đặt khung thép - Lắp đặt dầm thép

Nâng dầm thép vào vị trí quy hoạch, sau đó kiểm tra, phê duyệt các mối nối để đảm bảo chất lượng lắp đặt đạt yêu cầu thiết kế.

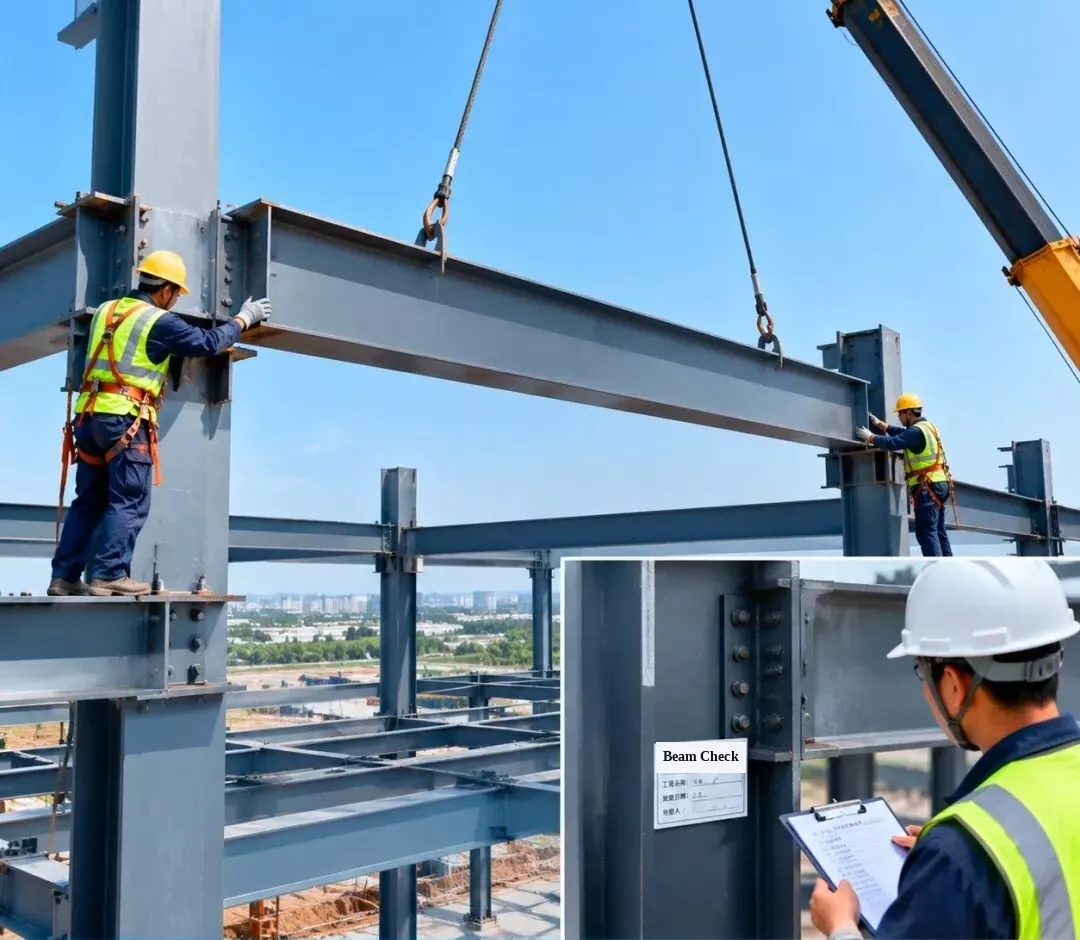

[Thẻ lồng vào cột: Kiểm tra lắp đặt dầm thép | Tên dự án: Workshop #1 | Ngày kiểm tra | Thanh tra]

3. Lắp đặt và kiểm tra khung thép - Lắp đặt giàn mái thép

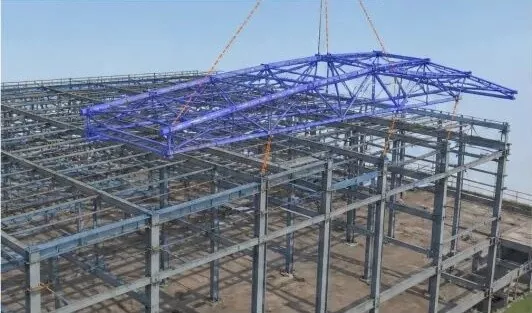

1. Mô phỏng BIM 3D:Mô phỏng việc lắp đặt giàn mái thép để cải thiện phương án nâng và trình tự lắp đặt.

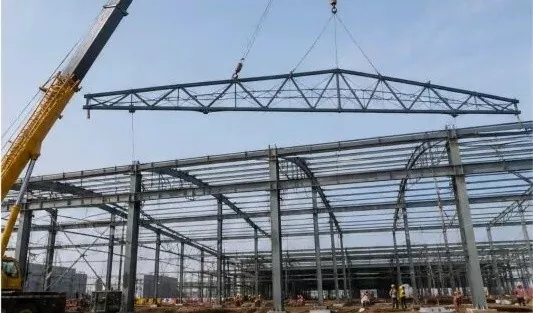

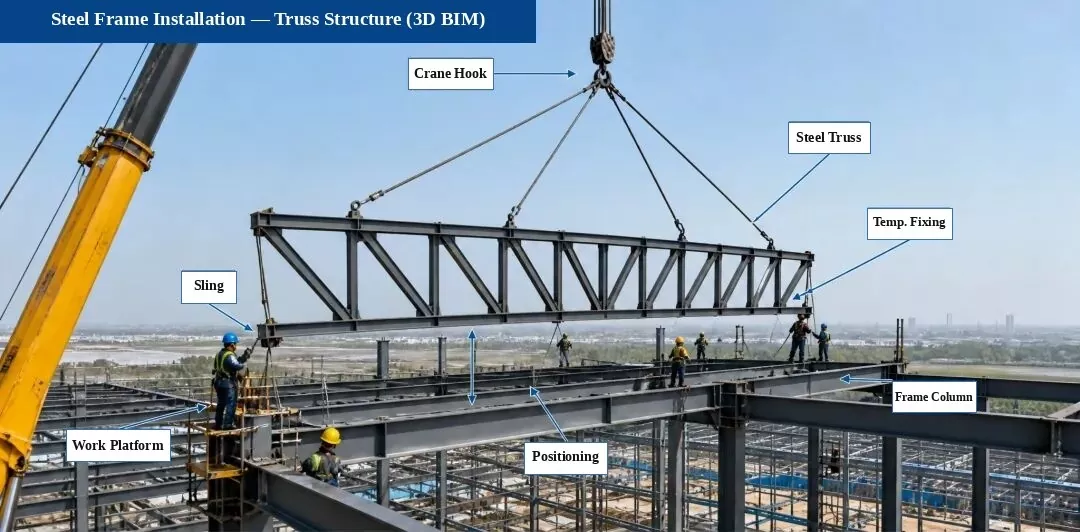

2. Giàn nâng mái:Sử dụng cần cẩu xe tải để nâng giàn và đặt nó từ từ vào vị trí trong khi vẫn giữ thăng bằng.

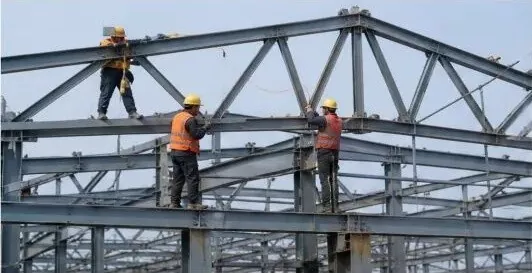

3. Định vị & cố định tạm thời:Sau khi đã lắp xong giàn mái, hãy cố định tạm thời và điều chỉnh vị trí cũng như chiều cao (độ cao) của nó.

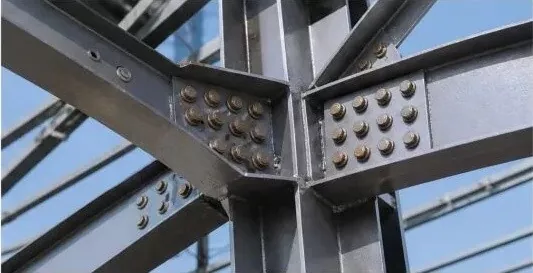

4. Kết nối bu lông cường độ cao:Siết chặt các bu lông cường độ cao theo đúng quy chuẩn thiết kế để đảm bảo liên kết chắc chắn.

5. Kiểm tra lắp đặt:Kiểm tra chiều cao giàn, nhịp, độ uốn (độ lệch) và căn chỉnh theo chiều dọc để đảm bảo chúng đáp ứng quy định.

6. Biên bản kiểm tra:Sau khi vượt qua cuộc kiểm tra, hãy hoàn thành mẫu hồ sơ và chuyển sang bước xây dựng tiếp theo.

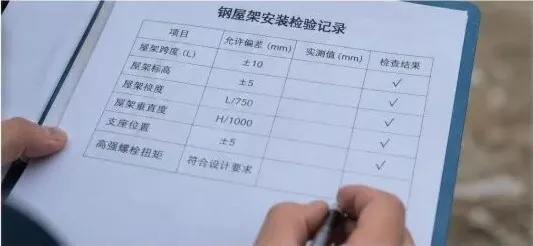

Biên bản kiểm tra lắp đặt giàn mái thép

Mục kiểm tra	Lỗi cho phép (mm)	Giá trị đo được (mm)	Kiểm tra kết quả
Nhịp giàn (L)	±10	—	√ (Đạt)
Chiều cao giàn (Độ cao)	±5	—	√ (Đạt)
Uốn giàn (Độ lệch)	L/750	—	√ (Đạt)
Căn chỉnh theo chiều dọc giàn	H/1000	—	√ (Đạt)
Vị trí hỗ trợ	±5	—	√ (Đạt)
Mô-men xoắn bu lông cường độ cao	Đáp ứng yêu cầu thiết kế	—	√ (Đạt)

Điểm kiểm soát chính:

Kiểm tra tất cả các bộ phận thép đến tại chỗ để xác minh loại, kích thước và chất lượng mối hàn của chúng;
Sử dụng kế hoạch nâng an toàn và thiết thực để đảm bảo an toàn khi nâng;
Điều chỉnh, cố định giàn ngay sau khi đặt vào vị trí;
Siết chặt tất cả các bu lông cường độ cao đúng cách và kiểm tra mô-men xoắn của chúng theo quy định;
Tiến hành kiểm tra toàn diện để đảm bảo cấu trúc được lắp đặt đáp ứng tất cả các yêu cầu về thiết kế và mã.

4. Lắp đặt và kiểm tra khung thép - Lắp đặt dầm thép nghiêng

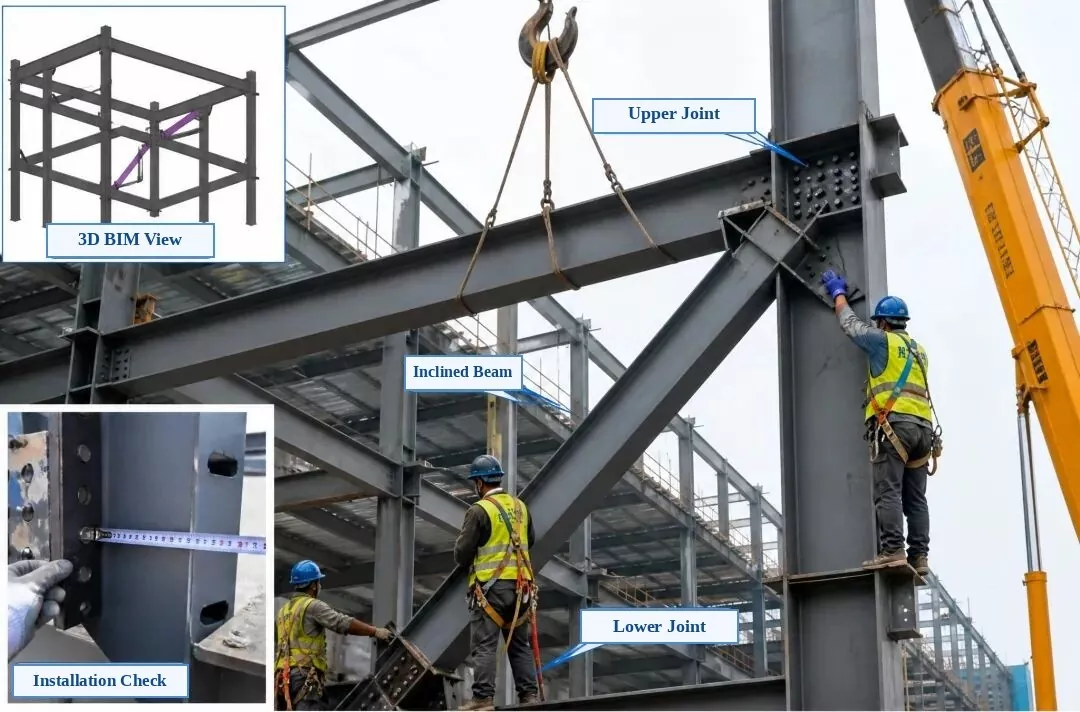

Nhãn ảnh được trích xuất:Hình nhỏ trên cùng bên trái: Chế độ xem BIM 3D | Hình dưới bên trái: Kiểm tra cài đặt | Ảnh chính: Khe nối trên, Dầm thép nghiêng (Nẹp chéo), Khe nối dưới

Kiểm tra và lắp đặt khung thép - Lắp đặt dầm thép nghiêng

1. Kiểm tra trước khi cài đặt:Kiểm tra số bộ phận, kích thước, vị trí lỗ bu lông và hướng tấm kết nối. Đảm bảo các bề mặt tiếp xúc phẳng, sạch sẽ và không có gờ hoặc dầu.

2. Nâng và định vị:Dùng hai điểm nâng để nâng dầm nghiêng từ từ vào đúng vị trí. Cố định tạm thời và đảm bảo cả khớp trên và khớp dưới thẳng hàng với cột và dầm thép.

3. Căn chỉnh và điều chỉnh:Điều chỉnh vị trí đường tâm, chiều cao và độ thẳng đứng của dầm nghiêng để đáp ứng yêu cầu thiết kế. Hoàn thành kết nối vĩnh viễn sau khi căn chỉnh.

4. Phương thức kết nối:Kết nối bằng bu lông cường độ cao. Siết chặt chúng đều từ tâm ra ngoài sang cả hai bên theo yêu cầu của thiết kế và đánh dấu từng bu lông sau khi kiểm tra độ siết cuối cùng.

5. Kiểm tra lắp đặt:Kiểm tra vị trí đường tâm, chiều cao, độ thẳng đứng, độ kín tiếp xúc của tấm và chất lượng siết bu lông. Mọi thứ phải đáp ứng Quy tắc nghiệm thu chất lượng xây dựng kết cấu thép (GB 50205).

5. Lắp đặt và kiểm tra khung thép - Lắp đặt cột thép

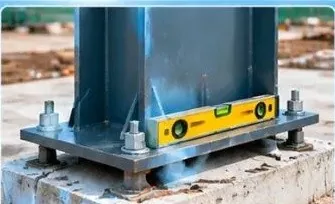

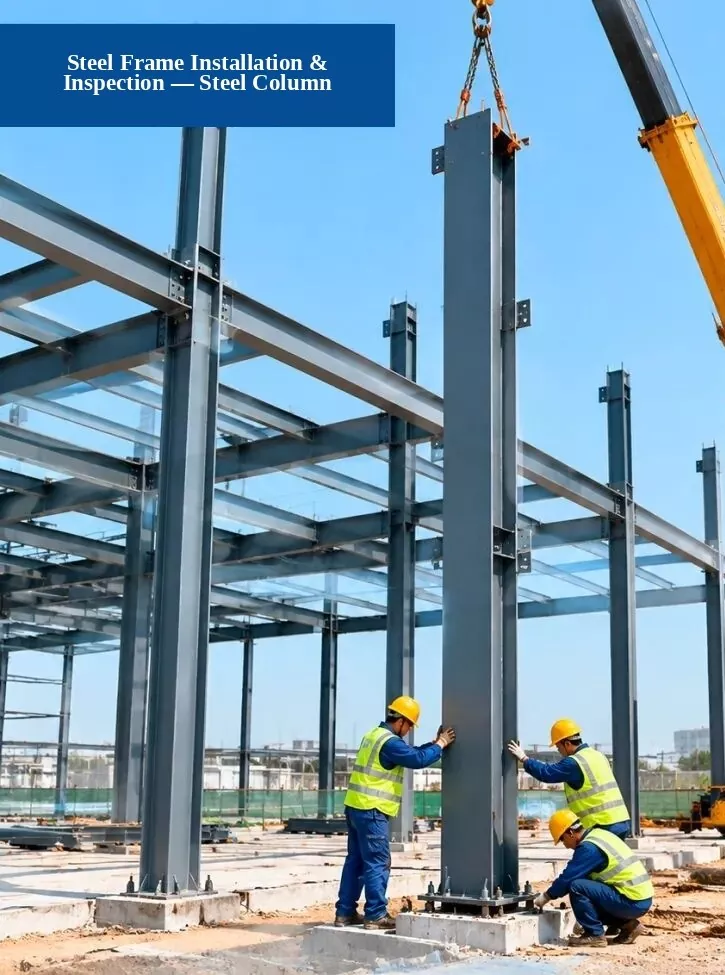

1. Kiểm tra nền móng:Kiểm tra xem vị trí bu lông neo, chiều cao móng và kích thước móng có đáp ứng yêu cầu thiết kế hay không.

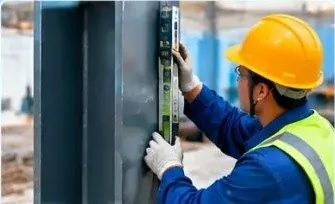

2. Kiểm tra căn chỉnh dọc:Sử dụng máy toàn đạc, thước thẳng laze hoặc thước thẳng để kiểm tra độ thẳng (dọc) của cột thép.

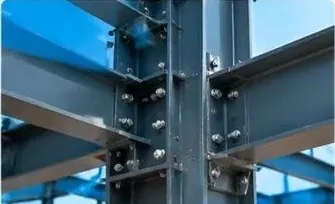

3. Kiểm tra chất lượng kết nối:Kiểm tra xem các bu lông, mối hàn và tấm kết nối cường độ cao có đáp ứng các yêu cầu tiêu chuẩn hay không.

Quá trình xây dựng:1. Công tác chuẩn bị → 2. Nâng và đặt cột thép → 3. Lắp đặt & cố định → 4. Kiểm tra và nghiệm thu

6. Lắp đặt khung thép - Lắp đặt kết cấu giàn (Sơ đồ BIM 3D)

Luồng quá trình cài đặt:Khảo sát & Đánh dấu → Kiểm tra Hỗ trợ → Nâng & Đặt → Cố định tạm thời → Căn chỉnh & Điều chỉnh → Kết nối bu lông cường độ cao → Hàn (nếu cần)

Các điểm cài đặt chính:

Trước khi nâng, hãy kiểm tra kỹ đường tâm đỡ, chiều cao và vị trí của bộ phận nhúng;
Gắn dây dẫn gió (taglines) trong quá trình nâng để giữ giàn ổn định;
Điều chỉnh và cố định tạm thời giàn ngay sau khi lắp đặt để tránh bị cong, biến dạng;
Các kết nối bu lông cường độ cao phải tuân theo các quy tắc thiết kế và quy tắc và được siết chặt theo mômen xoắn yêu cầu;
Chất lượng mối hàn phải đáp ứng các quy định trong Quy tắc nghiệm thu chất lượng xây dựng kết cấu thép (GB 50205).

Các điểm kiểm tra chính (Ảnh hiện trường):

1. Hỗ trợ & Kiểm tra chung

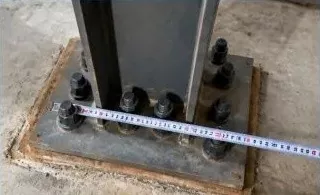

Kiểm tra vị trí và chiều cao của bu lông đỡ, tấm chêm và các bộ phận nhúng để đảm bảo chúng đáp ứng yêu cầu thiết kế.

2. Kiểm tra căn chỉnh giàn

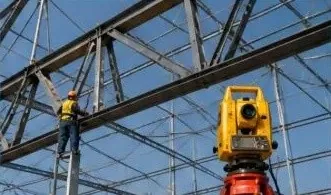

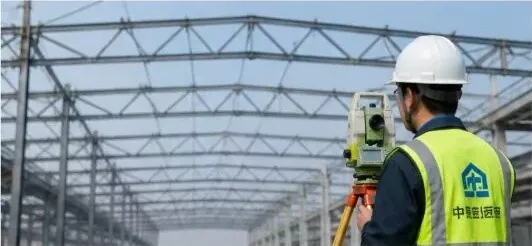

Sử dụng máy toàn đạc để đo đường tâm, chiều cao và độ uốn của giàn và thực hiện các điều chỉnh căn chỉnh.

3. Kiểm tra bu lông cường độ cao

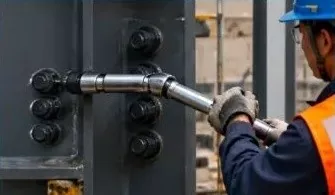

Kiểm tra số lượng, kích thước và mô-men xoắn của các bu lông cường độ cao và kiểm tra lại chúng theo yêu cầu của quy định.

Ghi chú:Kết cấu giàn trong dự án này được lắp ráp sẵn tại nhà máy và được nâng hạ từng phần tại công trường để đảm bảo lắp đặt chính xác, chất lượng và an toàn.

7. Kiểm tra và lắp đặt khung thép & tấm lợp kim loại định hình

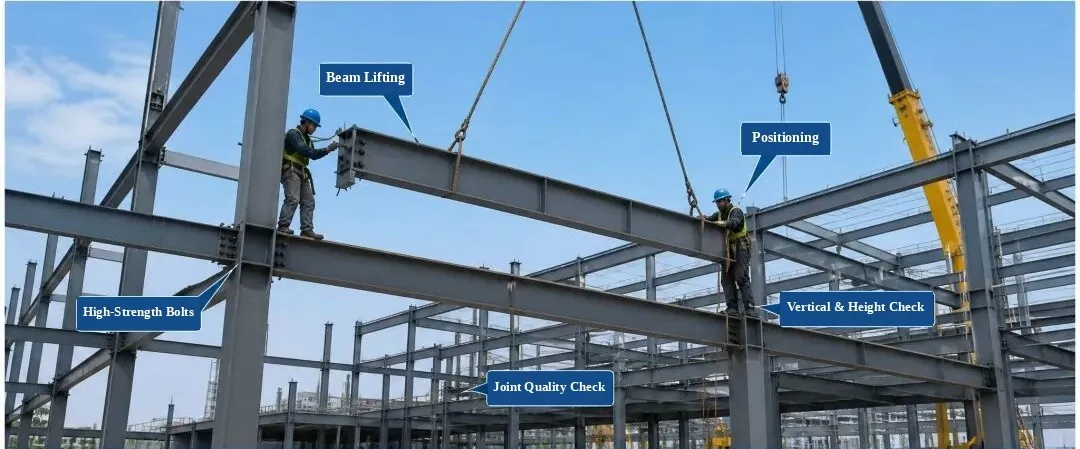

Lắp đặt và kiểm tra khung thép

(Nhãn: Nâng dầm, Định vị, Bu lông cường độ cao, Kiểm tra chiều cao và chiều dọc, Kiểm tra chất lượng mối nối)

1. Kiểm tra bộ phận đến:Kiểm tra chất lượng vật liệu, kích thước, tình trạng bề mặt và độ thẳng. Chỉ cài đặt sau khi vượt qua kiểm tra.

2. Kiểm soát quy trình:Kiểm soát vị trí bộ phận, chiều cao, căn chỉnh dọc và siết chặt bu lông trong quá trình lắp đặt.

3. Hạng mục kiểm tra:Vị trí đường tâm, chiều cao, độ thẳng đứng, độ phẳng bề mặt và chất lượng kết nối bu lông.

4. Tiêu chuẩn chất lượng:Phải đáp ứng Quy tắc nghiệm thu chất lượng xây dựng kết cấu thép (GB 50205-2020).

Kiểm tra và lắp đặt tấm lợp kim loại định hình

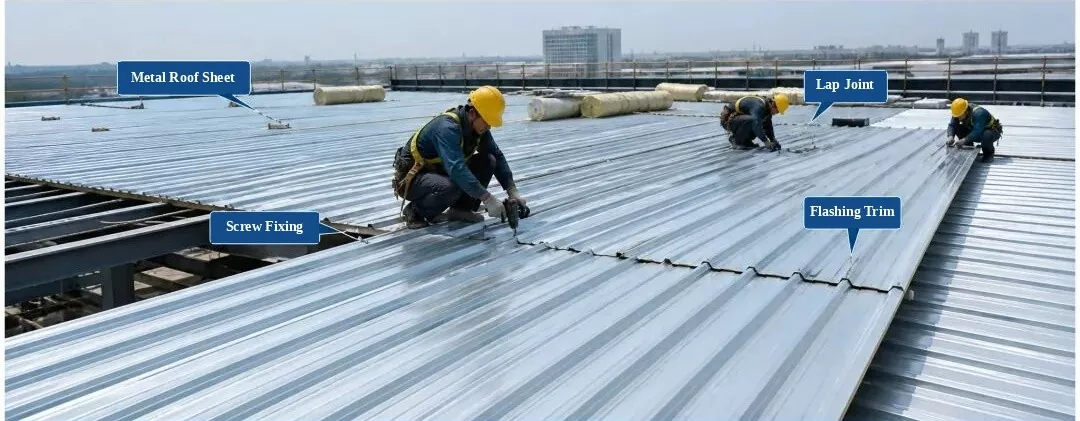

(Nhãn: Tấm lợp kim loại, Khớp nối, Vít tự khai thác, Viền nhấp nháy)

1. Kiểm tra vật liệu:Kiểm tra cấu hình, độ dày, lớp phủ và màu sắc của bảng. Chỉ sử dụng sau khi vượt qua kiểm tra.

2. Quy tắc cài đặt:Chồng chéo các tấm một cách chính xác và cố định chúng một cách chắc chắn. Giữ khoảng cách vít trong giới hạn tiêu chuẩn, không có vít bị thiếu hoặc đặt sai vị trí.

3. Hạng mục kiểm tra:Độ phẳng của mái, chiều rộng chồng lên nhau, khoảng cách các điểm buộc chặt và các chi tiết chống thấm.

4. Tiêu chuẩn chất lượng:Phải đáp ứng Mã kỹ thuật về Kỹ thuật Mái kim loại (GB 50345-2012).

8. Kiểm tra và lắp đặt khung thép - Lắp đặt cầu thang và lan can thép

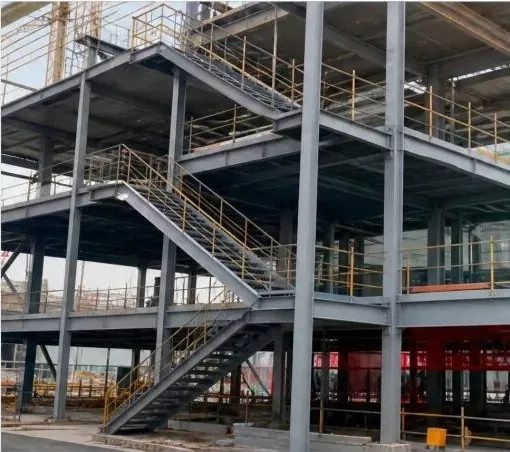

1. Cầu thang và tay vịn bằng thép đã hoàn thiện (Ảnh trang web)

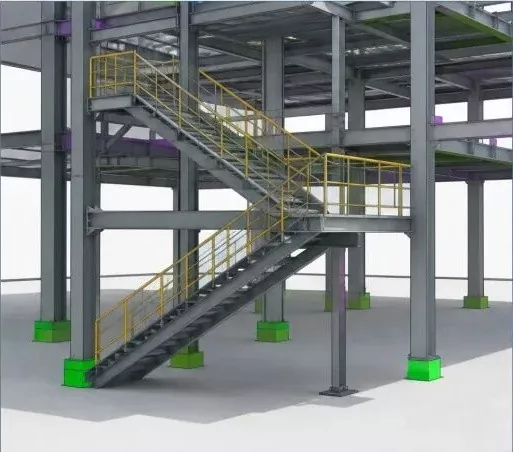

2. Mô hình BIM 3D (Cầu thang và tay vịn thép)

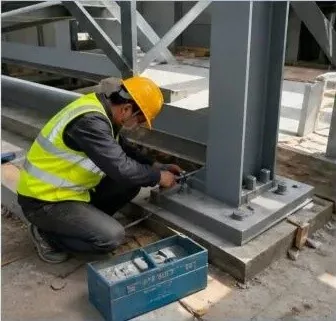

3. Lắp đặt cầu thang thép (Công trường)

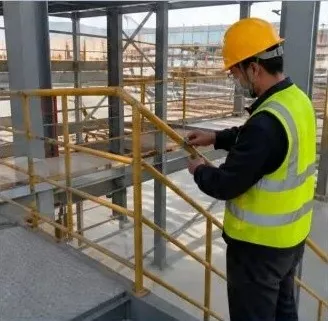

4. Lắp đặt lan can (Công trường)

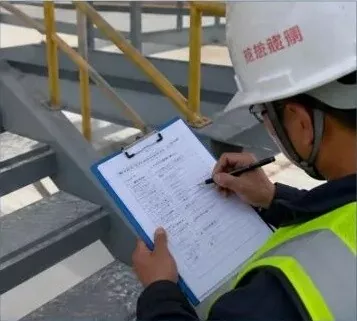

5. Kiểm tra chất lượng lắp đặt (Site Check)

Hướng dẫn:

Trước khi lắp đặt cầu thang và tay vịn bằng thép, hãy kiểm tra kỹ kích thước, chiều cao và đường tâm bố trí của các bộ phận;
Khi sử dụng các kết nối bắt vít, hãy kiểm tra kích thước, số lượng và mô men xoắn của bu lông để đảm bảo kết nối chắc chắn;
Tay vịn lắp đặt phải chắc chắn và thẳng, các mối hàn đầy đặn, nhẵn, đáp ứng yêu cầu về thiết kế và quy chuẩn;
Tiến hành kiểm tra chất lượng sau khi lắp đặt và điền vào biên bản kiểm tra để đảm bảo chất lượng công trình.

Tiêu Chuẩn Quy Trình Thi Công Kết Cấu Thép (Khung Thép)

Kết cấu thépesđược sử dụng rộng rãi trong thị trường xây dựng ngày nay để xây dựng khung tòa nhà và chúng sẽ trở thành lựa chọn chính cho các cấu trúc tòa nhà chính trong tương lai. Kết cấu thép có nhiều loại phụ, loại kết cấu và loại thành phần. Dựa trên hệ thống kết cấu, chúng được chia thành bốn loại chính: khung cổng, lưới không gian, giàn và kết cấu khung.
